一、項目背景

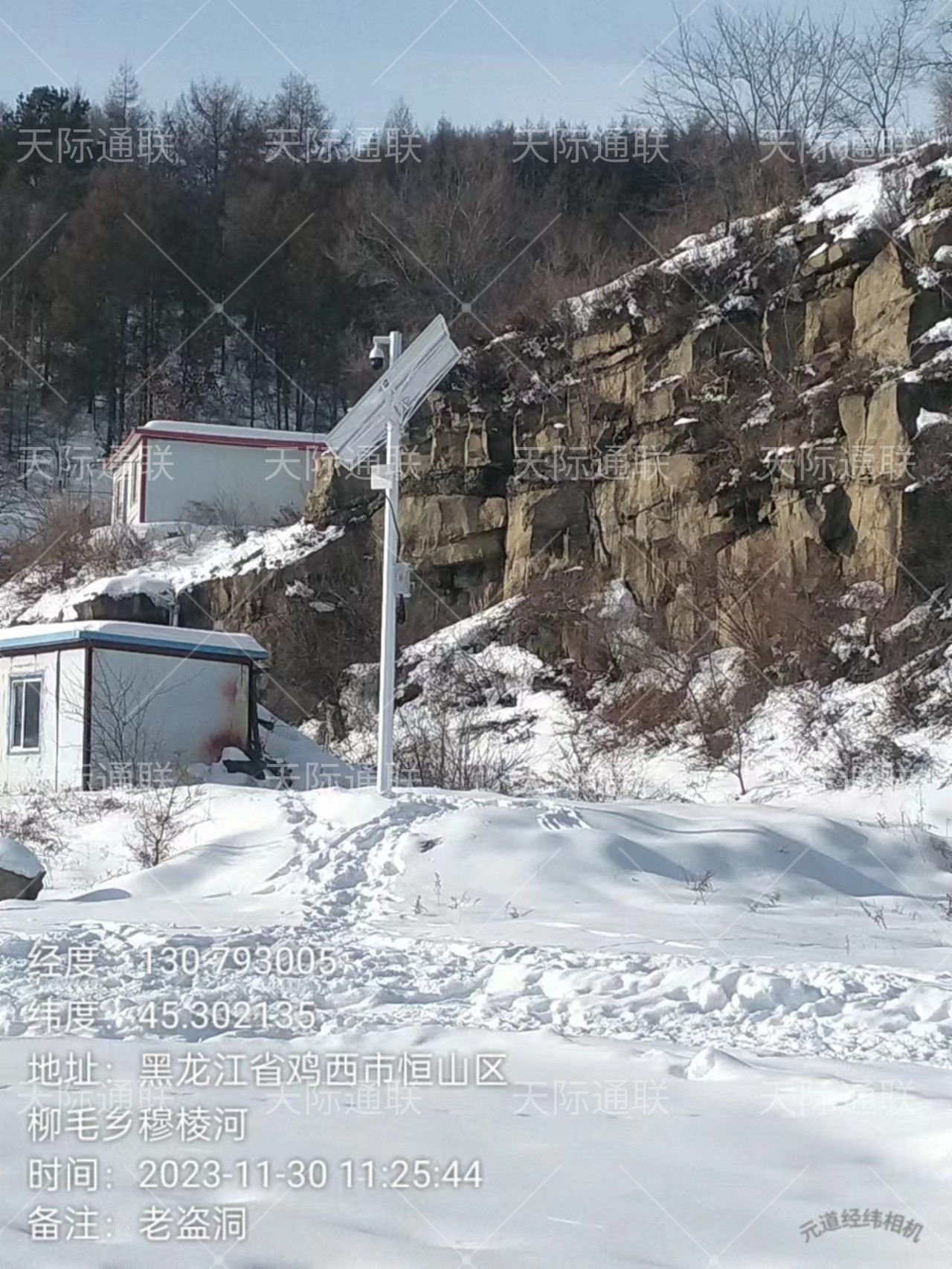

      雞西市相關部門在管理轄區內規劃了十幾個監測點，監測點部署6米立桿，立桿上安裝了攝像球機和卡口攝像機勘測過往車輛和現場情況；規劃的監測點多在鄉野路口和荒郊野外，距離運營商光纖節點3-5km不等，途經村莊、田地、河道，不具備布線條件，相關部門最初采用物聯網攝像機回傳數據，由于無法規避干擾、零下30°的環境、5km的傳輸距離，導致視頻畫面卡頓，效果不理想；車牌告警數據無法通過物聯網卡進行傳輸、卡口攝像機拍攝車輛對視頻清晰流暢性要求很高，故啟動低空勘測無線傳輸項目，整改現有視頻卡頓情況。

二、天際通聯解決方案

      天際通聯技術人員先用地圖仿真軟件結合監測點和光纖節點的經緯度、安裝高度等數據，模擬無線鏈路的可行性，后攜帶無線傳輸設備現場安裝測試，設備在零下30°的環境長期穩定工作，監測點通過天際通無線傳輸設備回傳到光纖節點的視頻畫面流暢。

      用戶通過光纖→光纖節點→監測點的拓補結構來看視頻，上述只解決了監測點→光纖節點的傳輸問題，用戶只租了運營商1個公網IP，現場攝像頭和無線設備數量多，遠遠大于1個IP的要求，所以光線節點→光纖這段回傳依然面臨問題，故天際通技術人員還攜帶了路由設備部署在光纖節點，路由器的WAN口插到光線節點租的網口，WAN口IP改為用戶租的公網IP，光纖節點的接收基站插到路由器LAN口作為路由器內網設備，在路由器做端口轉發，把內網接收基站、發射網橋、攝像頭等幾十個網絡設備的IP和端口映射到租的1個公網IP的端口上，至此用戶可通過1個公網IP+不同的端口號來管理現場所有設備。

      拓補結構總結：低空監測點部署發射網橋，監測點的發射網橋、攝像球機、卡口攝像機插到同一個交換機，攝像機拍到的視頻數據通過發射網橋回傳；光纖節點部署接收基站，接收基站和發射網橋通過點對點（PTP）或點對多點（PTMP）的方式組網，接收基站負責接收發射網橋回傳的視頻數據。光線節點部署路由器做端口轉發，可通過1個IP+不同端口號來管理多個設備。

三、方案優勢

      相比傳統無線網橋，天際通聯整個傳輸鏈路采用天際通5GHz室外電信級無線網橋，采用MIMO、OFDM等先進技術，IP68防護等級，-50°-80°寬溫工作，無線傳輸速率最高300Mbps，凈速率最高可達200Mbps以上，內置20dBi雙極化板狀定向天線，一體化天線集成式設計便于安裝和攜帶，給客戶節省成本的同時，又完全滿足雞西市低空勘測對視頻數據穩定傳輸?shù)囊蟆?/span>
