2020 年1月，Wi-Fi（無線保真）Alliance正式宣布開放6 GHz（5 925 MHz–7 125 MHz），并給予了一個新的名稱Wi-Fi 6E，同年四月美國FCC（Federal Communications Commission）也投票通過了開放6 GHz頻譜為非授權頻帶（unlicensed）并允許給Wi-Fi使用，Wi-Fi也正式地邁入了“三頻”時代，除了Wi-Fi 6與前代Wi-Fi所使用的2.4 GHz與5 GHz頻段，Wi-Fi 6E也能在6 GHz的頻段下運作。
2021 年中旬，市面上一些主流的Wi-Fi設備商開始量產并銷售Wi-Fi 6E的產品，從2022年開始，Wi-Fi 6E儼然成為市場上的主流規格，無論是歐美運營商的招標方案還是高檔家用Wi-Fi網絡設備如家用路由器、Mesh、無線信號拓展器甚至于高規格的筆記本電腦等等都已將Wi-Fi 6E列入基本規格，就當大家正摩拳擦掌準備迎接Wi-Fi 6E盛世到來的時刻，Wi-Fi 7卻以迅雷不及掩耳的速度占領了大部分Wi-Fi產業與技術相關的版面，為什么Wi-Fi 7會引起大多數人的注意？Wi-Fi 7相對于之前的Wi-Fi技術有哪些新的技術革新？它目前的進度如何？以下我們會針對這些問題來做探討。
Wi-Fi 7 時間表
一項新的Wi-Fi技術必須由IEEE與Wi-Fi Alliance共同來定義其技術規格、認證測試計劃與認證執行服務，從IEEE官方公布的時間表來看（圖1），Wi-Fi 7規范正式發布的日期預計會落在2024年第二季度左右，也就是說要到2024年才會有正式拿到Wi-Fi 7認證的Wi-Fi網絡設備在市場上問世。

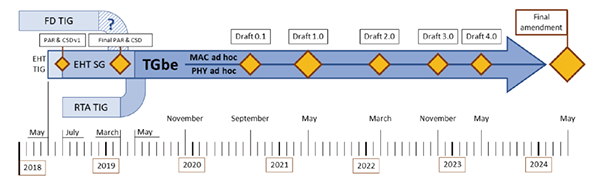

圖1 Wi-Fi 7規范制定時間表
什么是Wi-Fi 7
在我們討論Wi-Fi 7之前，我們先來回顧一下歷代Wi-Fi規格的演進與技術亮點。2018年年底，Wi-Fi Alliance為了簡化復雜的Wi-Fi標準命名，于是正式將原有的802.11ax改名為Wi-Fi 6，同時溯及既往，將既有的802.11ac改為Wi-Fi 5，802.11n則改名為Wi-Fi 4（圖2）。

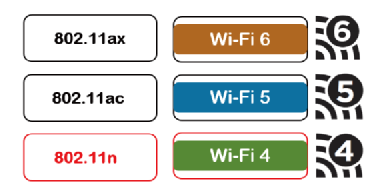

圖2新Wi-Fi標準的命名
到了2020年，Wi-Fi 6E緊接在Wi-Fi 6后問世，Wi-Fi 6E開放了6 GHz的頻段給Wi-Fi使用，從此Wi-Fi正式進入到“真三頻”的架構（2.4 GHz/5 GHz/6 GHzTri-Band architecture）（圖3）。

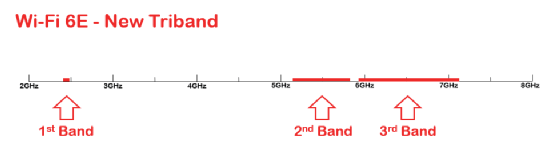

圖3 Wi-Fi 6E實現真三頻的架構
Wi-Fi 標準目前停留在Wi-Fi 6E，IEEE與Wi-Fi Alliance的科學家、學者與成員們正如火如荼的討論并提出Wi-Fi 7相關的技術規范與MRD（Marketing Requirements Document），根據Wi-Fi Alliance最新的會議紀錄，最新的 MRD文件已在2022年的3月正式被WFA所批準，而IEEE的工作小組也會在2022年3月發表最新IEEE P802.11be?/D2.0的標準草案文件。
Wi-Fi 7 所依照的IEEE規范為802.11be-Extremely High Throughput（ETH）， 對比Wi-Fi 4的HT（High Throughput）、Wi-Fi 5的VHT（Very High Throughput）、與Wi-Fi 6的 HE（High Effi ciency），Wi-Fi 7顧名思義地將Wi-Fi的吞吐量更往上推進。
如以上所述，Wi-Fi 7的完整規格與新的技術雖然還尚未完全確定，但是其中幾個核心的關鍵技術已被某些Wi-Fi主芯片廠商與業界的規范領先者與制定者所背書；圖4列出了從Wi-Fi 4到Wi-Fi 7標準的演進與關鍵技術及差異，目前4096-QAM調變方式、頻帶擴充到320 MHz與16×16 MU-MIMO為三個優先被IEEE與WFA所承認的新規格。

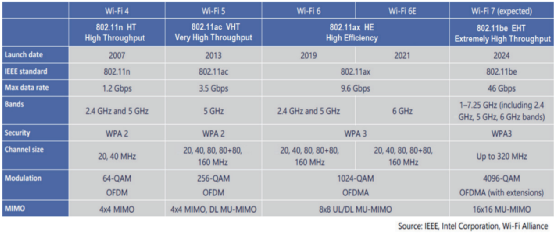

圖4 Wi-Fi標準的變革與關鍵技術
關于Wi-Fi 7的規格、新技術與新功能從IEEE、Wi-Fi Alliance、Wi-Fi NOW等與Wi-Fi新技術與運用相關的官方機構所釋放出來的信息，加上近來坊間媒體與設備商的積極討論與推測，愈來愈多Wi-Fi 7的新技術漸漸浮出臺面，圖 5 列出了幾個目前討論度與可信度最高且具有關鍵作用的新技術。

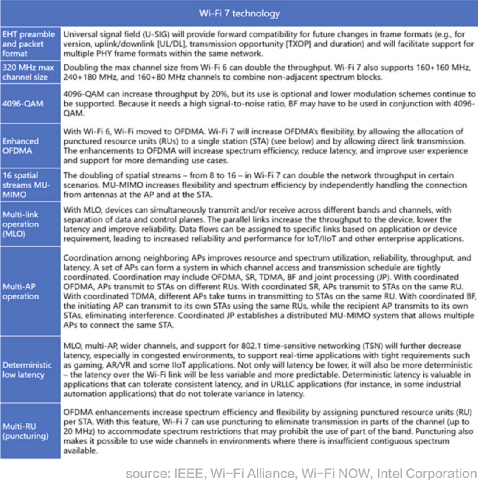

圖5 Wi-Fi 7的關鍵新技術與功能
Wi-Fi 7 延續了之前Wi-Fi 6的精神，希望能通過一些新的技術來提升網絡傳輸?shù)耐掏铝颗c增進Wi-Fi網絡的效率，Wi-Fi從一開始被發明出來就知道它不是一種高效率的架構，尤其在多用戶、高密度的網絡環境下更會凸顯出Wi-Fi網絡的缺點，如Wi-Fi工作頻段的干擾（Interference of ISM Bands），因多任務分時切換延遲所產生的time out（Handshaking Time Out）、up-link與down-link的吞吐量不同步（Asymptomatic Throughput of Up-link and Down-link）等等...加上Wi-Fi所使用的無線頻段是“免費”的，因此Wi-Fi技術本身所造成的頻段資源浪費與低效率與移動通信所使用的3G、LTE與5G技術相比，確實有一大段差距，這也是為什么IEEE與WFA從Wi-Fi 6開始決定將LTE的關鍵技術如OFDMA，Resource Unit，MU-MIMO導入到Wi-Fi，同時，這也是之前說提到Wi-Fi 6在IEEE的規范命名為HE（High Effi ciency）的由來。
為了讓W(xué)i-Fi網絡傳輸更有效率，Wi-Fi 7開發了很多創新的新功能，其中最關鍵、最令人期待與最多人討論的為：多路連接運作（multi-link operation，MLO）、多重資源單位（multi-resource unit，MRU）與Multi-AP Operation多AP協同運作。
多路連接運作MLO
多路連接運作的主要目的就是讓W(xué)i-Fi設備能透過不同的頻段（2.4 GHz/5 GHz /6 GHz Bands）與頻道（Channels）同時傳送并接收數據，而且可以根據當時的交通狀況與需要來做負載平衡（Load Balance）或是資料的匯流（Data Aggregation），由于所有的工作都是可以跨頻段與頻道，因此大大地提升了整個網絡系統的傳輸速度并降低了多用戶同時聯機傳輸所產生的延遲現象。
目前市面上所使用的Wi-Fi技術可以允許一個Wi-Fi設備利用2.4 GHz、5 GHz或6 GHz的頻段來傳輸數據，但是在同一個時間內只能使用一種頻段，切換不同的頻段需要一定的切換時間，因此會對網絡系統造成延遲，對于一些對于延遲相對敏感的應用如無線VR裝置、實時的多人高清聯機游戲、元宇宙等等...，如何降低延遲時間即為一個急需解決的課題，Wi-Fi 7的MLO技術為這個問題找到了解決方案，圖6說明WiFi 7 MLO可以通過不同的頻段同時傳輸。

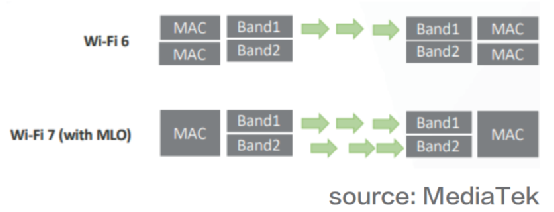

圖6 Wi-Fi 7 MLO vs Wi-Fi 6
如以上所述，通過MLO可以提升吞吐量與延遲，從圖7可以看出支持Wi-Fi 7 MLO的Station相對于單一鏈路連結的Station提升了接近三倍的吞吐量，圖8顯示出在40%至70%的網絡負載條件下，Wi-Fi 7 MLO的Station對比于支持單一鏈路連結的Wi-Fi 6 Station降低了約80%的延遲。

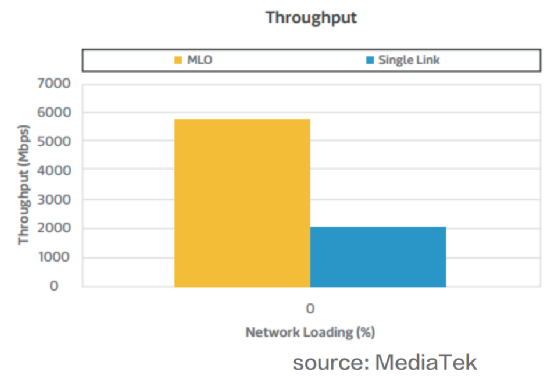

圖7 MLO的優勢-吞吐量
Wi-Fi 7 MLO (2×2 BW160+2×2 BW320) vs.Wi-Fi 6 SL (2×2 BW160)

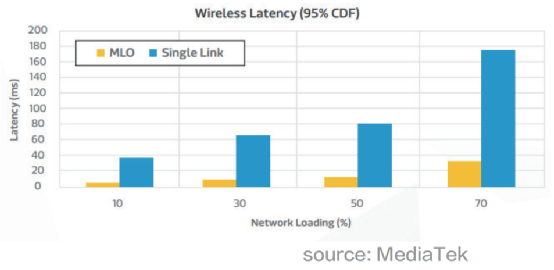

圖8 MLO優勢-無線網絡延遲
Wi-Fi 7 MLO (2×2 BW40+2×2 BW160) vsWi-Fi 6 SL (2×2 BW160)
MLO 有幾種不同的運作模式，從Intel所公布的文件數據（圖 9），列出了四種典型的 MLO 種類，根據其布建的難易復雜度與效能分別為MLSR、eMLSR、Non-STR MLMR與STR MLMR，結論為：支持愈多路無線信號同時運作的 MLO 模式對于吞吐量或是延遲方面的性能提升效能就愈大；但是，天下沒有白吃的午餐，愈復雜的 MLO，其對硬件的要求與軟件算法程序的復雜程度也愈高。

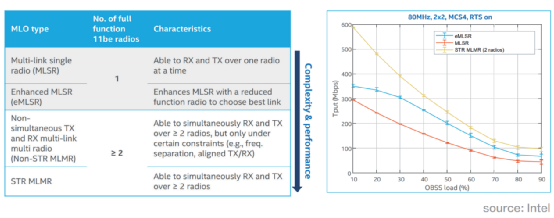

圖9 MLO的種類與效能差異
另一家Wi-Fi芯片提供商聯發科技（MediaTek）提出了一個名為“Hybrid eMLSR”的MLO架構，eMSLR的原理是將三個不同頻段連接（2.4 GHz、5 GHz、6 GHz）透過2個Radio來傳輸，其中一個Radio只傳輸2.4 GHz并設定為STR模式，而另一個Radio則設定在eMSLR模式并在5 GHz與6 GHz頻段傳輸，Hybrid eMLSR 實現比標準 eMLSR 更好的性能，若同時混合不同帶寬單路傳輸，對于整體網絡系統的延遲與吞吐量效能提升更有幫助，關于 eMLSR 與 STR 之間的效能比較請參考圖 10 與圖 11。

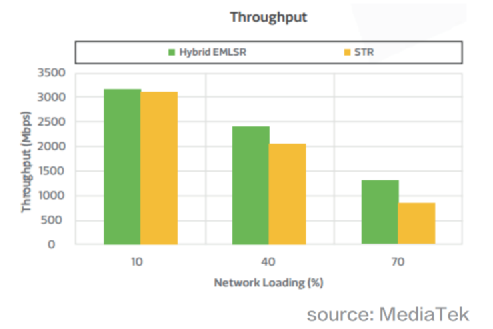

圖10 Hybrid eMLSR的優勢-吞吐量
Hybrid EMLSR 2×2 BW40+ (1×1 BW160+1×1 BW320) vs.STR 2×2 BW40+2×2 BW320

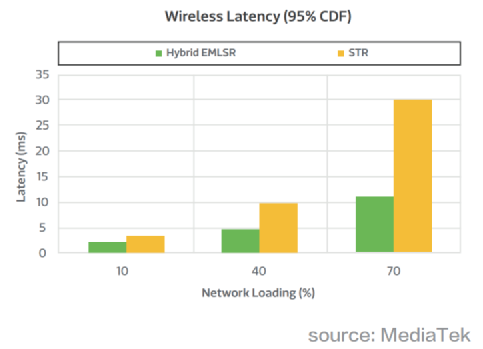

圖11 Hybrid eMLSR的優勢-無線網絡延遲
Hybrid EMLSR 2×2 BW40+ (1×1 BW160+1×1 BW320) vs.STR 2×2 BW40+2×2 BW320
MRU (Multiple Resource Unit)
為了實現更快的吞吐量與傳輸效率，Wi-Fi 6采取了的正交頻分多址（orthogonal frequency division multiple access，OFDMA）的調變技術，它將無線射頻信道的資源分成一個一個小的時頻資源單位，這個資源單位也就是所謂的RU（Resource Unit），每一個RU包含了多個子載波（Sub-Carrier），Wi-Fi 6將子載波間距從312.5 kHz縮小為78.125 kHz，增加了子載波可用數量，而256個子載波組成一個最小的RU-26資源單位，Wi-Fi 6傳輸時，不同數量的子載波用資源單位RU整合分類，并且在同時間內，將不同的資源單位RU分配給不同的用戶，達到同時間服務更多用戶的目的。
RU 主要的目的是能在人潮眾多或是在高密度的環境下，能同一時間支持更多使用者，進而提升Wi-Fi傳輸?shù)耐掏铝颗c降低延遲。搭配不同的帶寬，RU資源單位大小與數量也可彈性調整，例如帶寬20 MHz時可以有9個RU-26（9個用戶）或者1個RU-242（1個用戶），或是在80MHz的帶寬下，可以有4個RU-106（4個用戶）加上2個RU-242（2個用戶），共6（4+2）個使用者同時傳輸。RU-242以下的RU被定義為小資源單位，大于或等于RU-242以上的RU被定義為大資源單位，大資源單位RU可提高用戶傳輸速度使其加快完成數據傳輸；而小資源單位RU可在有限的帶寬內提供更多的用戶，在用戶密集的場所可有效減少信號傳不出去所造成的用戶不良感受。圖12列出了不同帶寬下所有RU組合。
Wi-Fi 7 基于OFDMA的RU，提出了一個稱為MRU（Multiple RU）的新機制來支持802.11be-EHT的實體層規范。
Wi-Fi 7 所提出的MRU與Wi-Fi 6的RU不同的地方在于，Wi-Fi 6的RU分配上，一個節點只能被分配一個RU，而且不能夠跨RU分配，而在Wi-Fi 7的MRU，一個節點可以被允許分配到多個RU。
MRU 的另一個好處就是能減低干擾對可用頻道的影響并加強了OFDMA的效率，Preamble Puncturing的技術在Wi-Fi 6被引進，但在Wi-Fi 7中配合MRU的特性，讓Preamble Puncturing的工作機制更加的靈活，在Wi-Fi 6的架構下，做完P(guān)reamble Puncturing之后，其RU還是需要通過OFDMA的機制來分配給“多個”用戶，也就是說，在單一用戶的使用場景下Preamble Puncturing是無法發揮功用的，透過MRU，在做完P(guān)reamble Puncturing后的RU可以全部分配給一個用戶，而且即使在不連續的頻譜（Non-Continuous Spectrum）下，一樣可以執行Preamble Puncturing。

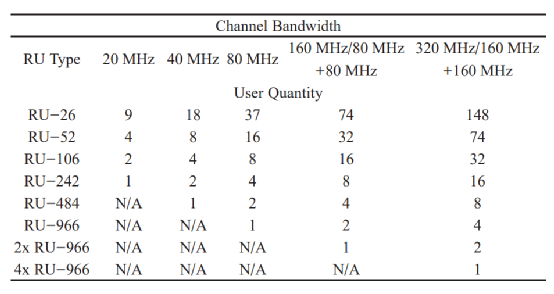

圖12基于OFDMA調變的所有RU組合列表
圖13顯示W(wǎng)i-Fi 7的MRU能讓RU將信號干擾所造成的可用頻道損耗從75%降到25%，這也是為什么支持MRU功能的Wi-Fi 7 Station相對于Wi-Fi 6的Station在多用戶與高密度的網絡環境下能夠提升3倍信道帶寬的可用性。

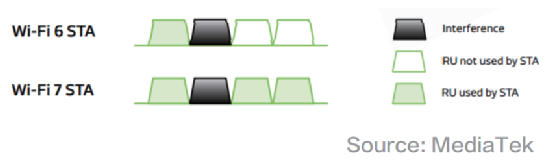

圖13 MRU提升Wi-Fi Station信道帶寬的可用性
除了提升帶寬的可用性外，支持 MRU 功能的 Wi-Fi 7 AP 對于降低多用戶同時傳輸?shù)氖褂脠鼍八斐傻难舆t有顯著的提升。

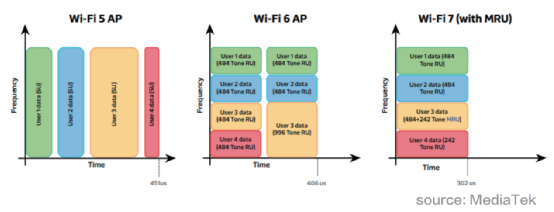

舉個例子，假設 4 個用戶要求同時傳輸不同長度的資料，用戶 1 到用戶 4 所要傳輸?shù)脑紨?shù)據長度分別為 2:2:3:1，基于 Wi-Fi 5 AP 的架構，在 SU(Single User)的多任務傳輸方式下，總共需要 451 μs 才能傳輸完 4 個用戶的所有數據；在 Wi-Fi 6 的架構下，OFDMA-RU 提供了效率較高的傳輸方式，由于沒有支持 MRU，所以需要分兩次來傳輸，第一次傳輸?shù)臄?shù)據長度為 1:1:1:1（RU-484 ton for each user），第二次傳輸為1:1:2:0（RU-484 tone for user 1 and user 2；RU-996 tone for user 3），總共需要 406 μs 才能傳輸完 4 個用戶的所有數據；在 Wi-Fi 7 的架構下，MRU 提供了效率最高的傳輸方式，藉由不同 RU 尺寸的互相組合，與之前提到的 Preamble Puncturing，只需要 302 μs 便可完成所有用戶的傳輸。
圖 14 為在不同 Wi-Fi 規范下基于 4 個用戶同時傳輸時點對點（End-to-End）的延遲比較，支持 MRU 的 Wi-Fi 7 AP 能用更有效率的方式來分配 RU 進而縮短點對點之間的延遲時間，與 Wi-Fi 5 比較，能降低 33% 的延遲；與 Wi-Fi 6 比較，能降低 25% 的延遲。
圖14不同Wi-Fi規范下基于4個用戶點對點的延遲比較
Multi-AP Operation
多 AP 協同運作（Multi-AP Operation 或是 Multi-AP Coordination）跟之前所提的 MLO、MRU 一樣都是 Wi-Fi 7 將采納的新技術，其實類似 Multi-AP Operation 的技術早在 Wi-Fi 5 就已經出現，并且取了一個淺顯易懂的名字——“Wi-Fi Mesh”，當時的 Wi-Fi Mesh 的技術主要都是由芯片廠商提供，如 Qualcomm 的 Wi-Fi SON，Broadcom SmartMesh，因此無可避免地會遇到兼容性的問題，后來 Wi-Fi Alliance 定義了 EasyMesh? 的標準規范，將 Mesh 協議標準化以解決 Mesh 兼容性的問題。Wi-Fi Mesh 只是 Multi-AP Operation 的前身，如上一段文章所提到，之前的 Wi-Fi Mesh 大多是 Wi-Fi 芯片供應商自行定義且開發的特殊功能，如網狀網絡控制器與代理人（Mesh Controller and Agents）、Wi-Fi 智能漫游（Wi-Fi Smart Roaming）等等，在現今的 802.11 通信框架（802.11 Protocol Framework）對于 AP 與 AP 之間的協同運作方式并沒有太多著墨，在 Wi-Fi 7，IEEE 特別提出了 Multi-AP Operation 的規范，對各個 AP 之間的頻道選擇與負載調整進行優化來達到最高效的使用率并讓 Wi-Fi 無線資源能被公平且平衡地分配。
Wi-Fi 7 的多 AP 協同運行最重要的關鍵技術就是 AP 之間的協同進程安排（Coordinated Scheduling），它必須同時考慮到時間與頻度的維度還有單元間干擾抑制協調（inter-cell interference |coordination；ICIC）與 MIMO 的分發等等條件，AP 與 AP 之間互相干擾愈降低，則通信的品質與無線信號的可用度也就愈高。
Multi-AP Operation 有以下幾種方式布建方式，分別為 C-OFDMA（Coordinated Orthogonal Frequency Division Multiple Access）、CSR（Coordinated Spatial Reuse)、C-CDMA(Coordinated Collision Division Multiple Access)、CBF(Coordinated Beamforming)以及 JXT（Joint Transmission），如圖 15。

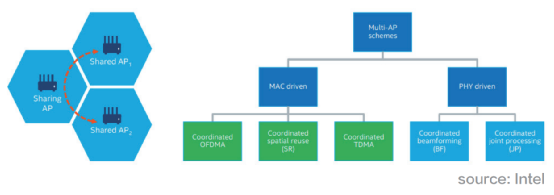

圖15 Multi-AP Coordination的布建方式
Wi-Fi 設備廠商可以根據不同的 Wi-Fi 網絡架構與配置來決定 Multi-AP Coordination 的方式，以上所提到的五種 Multi-AP Coordination 布建方式分成由媒體接入層驅動（MAC-Driven）（圖16）或是由物理層驅動 （PHY-Driven）（圖17）兩種技術，由 PHY Driven 的 coordination method 比較容易實現，技術門檻也比較低，由 MAC Driven 的 coordination method 技術上比較復雜且需要投入較高的建置成本，但是效果也相對顯著。

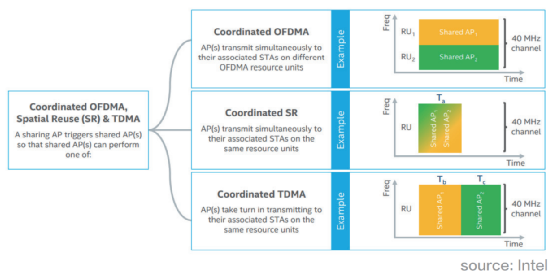

圖16 MAC Driven的Multi-AP Coordination Methods

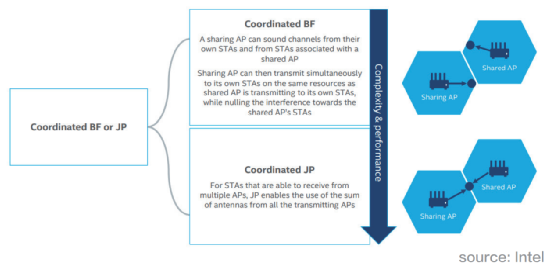

圖17 PHY Driven的Multi-AP Coordination Methods
根據著名市調機構 Yole 的預測（圖18），從 2024 開始 Wi-Fi 7 會開始在市場鋪貨，到 2026 年，Wi-Fi 6E 的市場份額會正式超越 Wi-Fi 6 成為 Wi-Fi 主流的規格，Wi-Fi 7 的比例也會從 2014 年的 3% 提升到 8%，隨著 Wi-Fi 技術的進步與創新，愈來愈多新奇的、充滿想象的應用也將實現真正的“無線一體化”，如 Facebook 的原宇宙（Meta Universe）運用、4 K/8K 高分辨率無線顯示屏幕，實時互動的高解析線上游戲，與動作視覺同步機器手臂、機器人，高清無線監控系統，AI 高速數據傳輸與分析等等...可能就是這些新應用的驅使帶動下，讓近幾年 Wi-Fi 技術的變革比之來得更快，回想 2019 年 Wi-Fi 6 問世到 2024 年 Wi-Fi 7 標準正式發布也不過 5 年不到的時間，相比于從 Wi-Fi 4 升級到 Wi-Fi 5（2009-2014）與 Wi-Fi 5 升級到 Wi-Fi 6（ 2014-2019）所花費的時間都來得快。
Wi-Fi 6E 已在 2021 年開始出貨，在 2024 年 Wi-Fi 7 標準正式發布之前，Wi-Fi 6E 勢必成為未來 2 年的 Wi-Fi 設備的主流規格，我們已經走在 Wi-Fi 6E 的 道路上了，離
Wi-Fi 7 還會遠嗎？

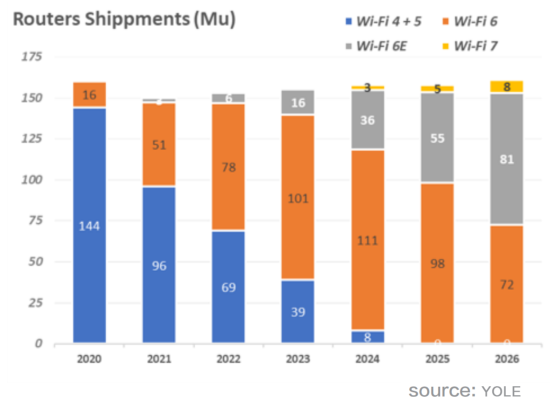

圖 18 Wi-Fi 6/6E/7 的市場份額預估
本文選自《電子產品世界》雜志 2022 年 7 月刊
